Qu'est-ce qu'une résistance de fin de ligne pour système d'alarme incendie : principes de base et guide

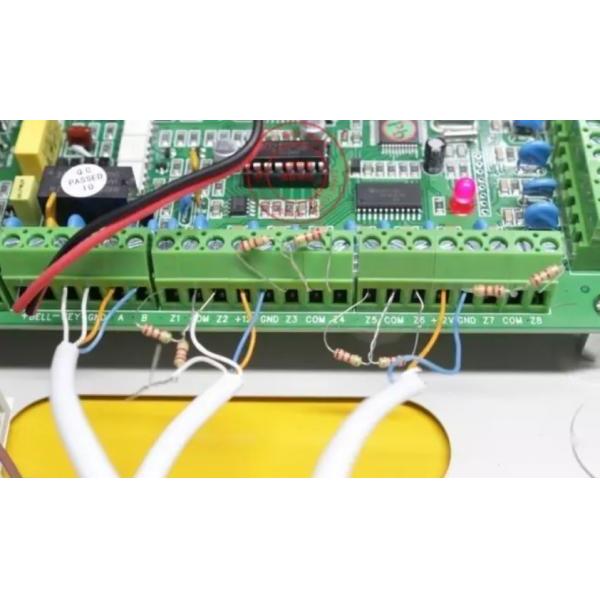

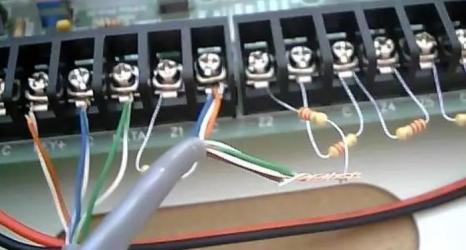

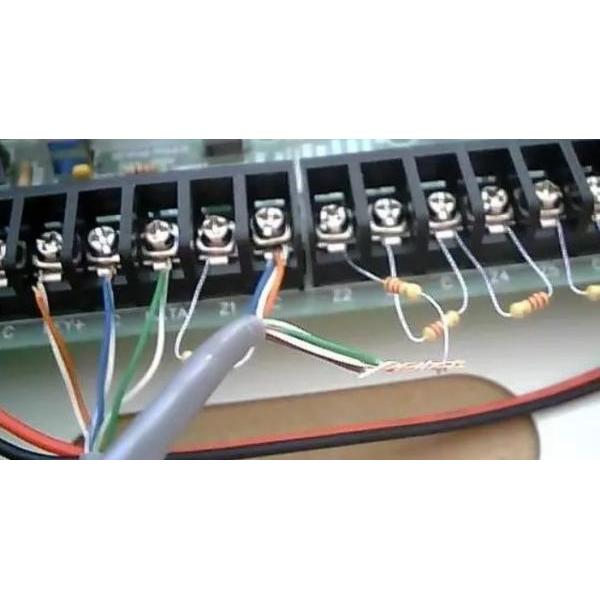

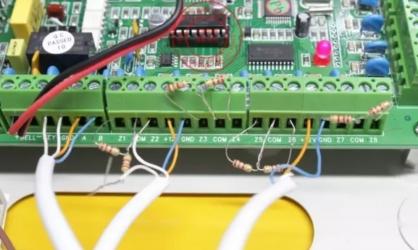

La résistance de fin de ligne (ou EOL) est une résistance qui complète le circuit de zone dans un système d'alarme incendie. Les résistances courantes incluent 1KΩ、2,2KΩ、4,7KΩ、5,6KΩ、6,8KΩ, qui peuvent varier en fonction de la marque.

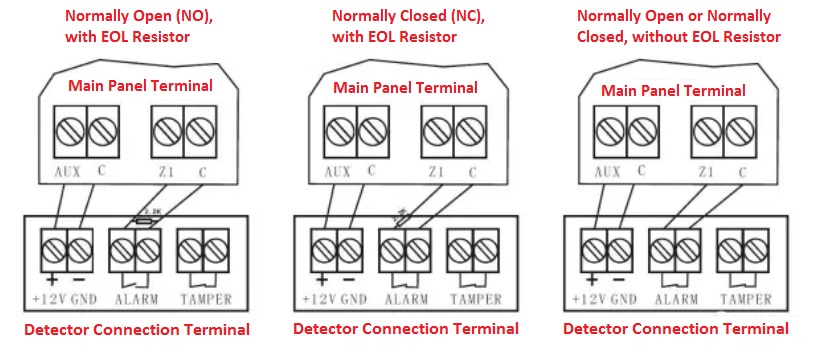

Pour un système d'alarme typique, les signaux du dispositif de notification peuvent être soit normalement ouverts (NO) soit normalement fermés (NC). La résistance complète le circuit pour le passage d'un petit courant régulier et vérifie l'état de l'alarme. La zone d'alarme peut se trouver dans l'un des trois scénarios possibles :

• Tension de circuit complètement ouvert
• Tension réduite (circuit fermé & sécurisé)
• Pas de tension (câblage compromis ; court-circuit)

En cas d'erreur, le système signalera la zone qui doit être vérifiée. Par exemple, une lecture de 0V indiquerait que la zone d'alarme est courte (défaut), 12V signifiera qu'il y a un circuit ouvert (défaut) et 5V signifiera que la zone est fermée avec des résistances.

Ainsi, le fait d'avoir une résistance EOL garantira que le dispositif le plus éloigné (fin de ligne) ne peut pas être désactivé en court-circuitant le fil. Les résistances sont presque toujours utilisées par les zones d'incendie car les dispositifs de détection d'incendie sont normalement ouverts et fermés uniquement lors du déclenchement/activation.

La supervision de la zone d'alarme à l'aide de résistances placées à l'extrémité assurera l'intégrité fonctionnelle de l'alarme et empêchera l'accès à la zone en court-circuit. De plus, si les fils ont été endommagés en tirant ou mordus par des rongeurs, il sera également alerté.
